Verkehrsprojekt Deutsche Einheit Nr. 8
Rehtalbrücke
Zahlen und Fakten
Länge
203 m
Bauart
Spannbeton-Hohlkasten, Bogenbrücke mit aufgeständerter Fahrbahn
Breite
14,10 m
Maximale Höhe
54 m
Konstruktionshöhe
2,70 m
Bauhöhe
3,625 m
Stützweiten
24 – 24 – 23 – 23 – 15 – 23 – 23 – 24 – 24 m
Bogenstützweite
107 m

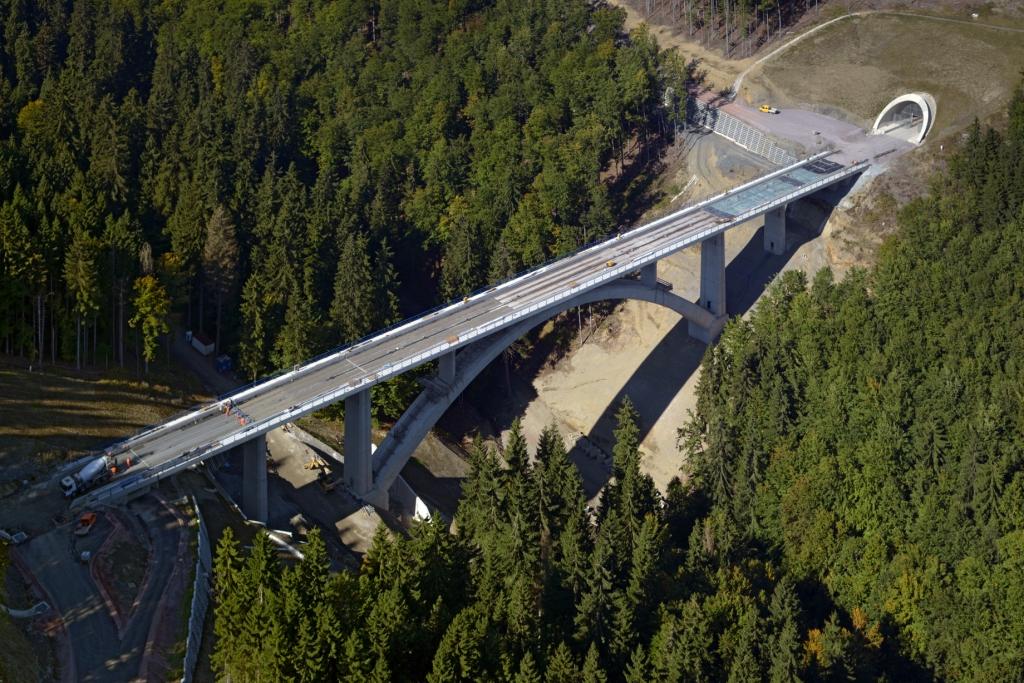

Die Rehtalbrücke mit dem Nordportal Tunnel Rehberg im Hintergrund (Foto: Nürnberg Luftbild, Hajo Dietz)

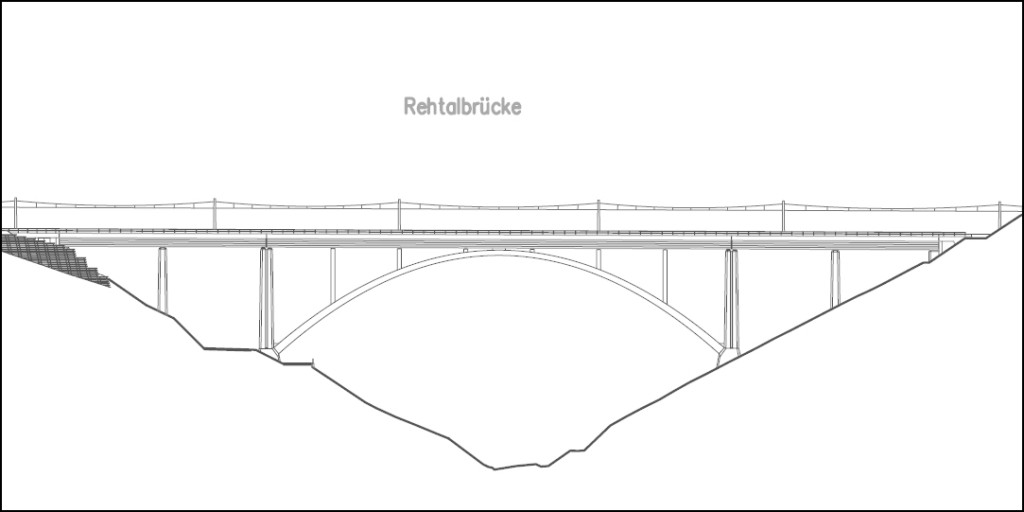

Schematische Darstellung der Rehtalbrücke (Grafik: DB AG)
